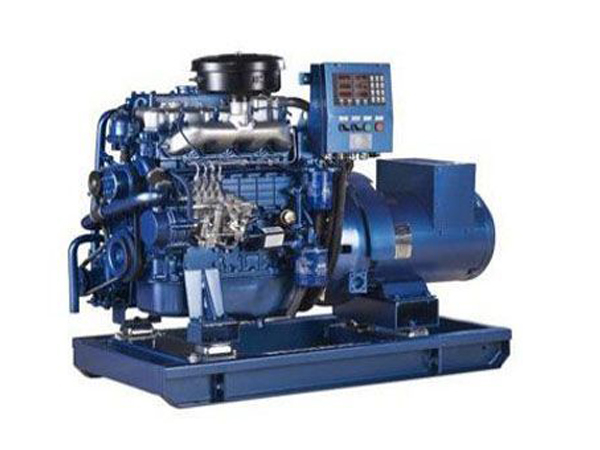

潍柴12KW-30KW船用发电机组
产品简介:
WP2/WP3系列船用柴油发电机组发动机选用潍柴动力生产的WP2/3系列柴油机,发电机选用国内知名品牌的发电机,如马拉松、兰电等,功率范围自16kW-30kW,可提供CCS船检,ZY船检证书。
发电机:马拉松电机、兰电电机等,发电机绝缘等级不低于H级。
主要特点:
本系列机组具有油耗低、体积小、重量轻、布局合理、结构紧凑等特点。柴油机采用压力润滑,不需要起动前预润滑,缩短了启动时间。
可选配置:
柴油机仪表:机载普通仪表/机载数显仪表
停机电磁铁
发电机机型:马拉松/斯坦福/兰电/西门子/其他
电压:400V/440V
频率:50Hz/60Hz
WP2/ WP3系列船用柴油发电机组型谱表(马拉松电机)
型号 | 额定功率 kW | 柴油机型号 | 柴油机额定功率kW | 进气方式 | 长×宽×高 mm | 重量 kg | ||
CCFJ12J-W2 | 12 | WP2.1CD18E1 | 17.5 | 自然吸气 | 1258 | 757 | 1037 | 467 |
CCFJ16J-W2 | 16 | WP2.5CD22E1 | 22 | 自然吸气 | 1275 | 761 | 1113 | 467 |
CCFJ24J-W2 | 24 | WP3.9CD33E1 | 33.3 | 自然吸气 | 1430 | 719 | 1157 | 490 |
CCFJ30J-W2 | 30 | WP4.3CD38E2 | 38 | 自然吸气 | 1430 | 719 | 1157 | 500 |
WP2/WP3系列船用柴油发电机组型谱表(兰电电机)
型号 | 额定功率 kW | 柴油机型号 | 柴油机额定功率kW | 进气方式 | 长×宽×高 mm | 重量 kg | ||
CCFJ12J-W3 | 12 | WP2.1CD18E1 | 17.5 | 自然吸气 | 1364 | 757 | 1037 | 470 |
CCFJ16J-W3 | 16 | WP2.5CD22E1 | 22 | 自然吸气 | 1381 | 761 | 1113 | 472 |
CCFJ24J-W3 | 24 | WP3.9CD33E1 | 33.3 | 自然吸气 | 1580 | 719 | 1163 | 500 |
CCFJ30J-W3 | 30 | WP4.3CD38E2 | 38 | 自然吸气 | 1580 | 719 | 1163 | 520 |
机组型号 | A | A1 | B | L | L1 | W | W1 | H | R | D |
CCFJ12J-W2 | 110 | 450 | 580 | 1258 | 1115 | 757 | 640 | 1037 | 6 | 19 |
CCFJ16J-W2 | 110 | 450 | 580 | 1275 | 1115 | 761 | 640 | 1113 | 6 | 19 |
CCFJ24J-W2 | 120 | 540 | 580 | 1430 | 1318 | 719 | 640 | 1157 | 6 | 19 |
CCFJ30J-W2 | 120 | 540 | 580 | 1430 | 1318 | 719 | 640 | 1157 | 6 | 19 |
WP2/WP3系列船用柴油发电机组安装及外形尺寸(兰电发电机)
机组型号 | A | A1 | B | L | L1 | W | W1 | H | R | D |
CCFJ12J-W3 | 110 | 450 | 580 | 1364 | 1115 | 757 | 640 | 1037 | 6 | 19 |
CCFJ16J-W3 | 110 | 450 | 580 | 1381 | 1115 | 761 | 640 | 1113 | 6 | 19 |
CCFJ24J-W3 | 120 | 540 | 580 | 1580 | 1318 | 719 | 640 | 1163 | 6 | 19 |
CCFJ30J-W3 | 120 | 540 | 580 | 1580 | 1318 | 719 | 640 | 1163 | 6 | 19 |
序号 | 项目 | WP2.1CD18E1 | WP2.5CD22E1 | WP3.9CD33E1 | WP4.3CD38E2 |
1 | 型式 | 4缸、水冷、直列、四冲程、直喷 | |||
2 | 缸径/行程(mm) | 85/100 | 90/100 | 102/118 | 105/125 |
3 | 总排量(L) | 2.1 | 2.5 | 3.9 | 4.3 |
4 | 标定功率 | 18 | 22 | 33 | 38 |
5 | 标定转速(r/min) | 1500 | |||
6 | 低燃油消耗率(g/kW.h) | ≤232 | |||
7 | 机油燃油消耗率(g/kW.h) | ≤1.36 | |||
8 | 怠速(r/min) | 650±50 | |||
9 | 调速方式 | 机械调速 | |||
10 | 稳态调速率 | ≤5 | |||
11 | 发火顺序 | 1-3-2-4 | |||
12 | 启动方式 | DC12V电启动 | |||
13 | 冷却方式 | 水冷强制循环 | |||
14 | 润滑方式 | 压力润滑 | |||
15 | 润滑油容量(L) | 7 | 8 | ||
16 | 曲轴转向 | 逆时针(面向飞轮端) |
主要系统安装使用技术要求:
燃油系统:
用户自备油箱应干净,无生锈和腐蚀现象并应有放油装置;
油箱出油管口位置应高于油箱底部30mm以上,油管内径不小于9mm;
机油面要求高于柴油机输油泵-0.5~3m。
润滑系统:
柴油机润滑系统所有零部件及管路出厂时已安装连接好,用户不能进行调整;
为保证柴油机可靠工作,必须严格按照说明书要求使用CD 15W/40 GB11122柴油机机油。
冷却系统:
机组安装海水泵。
海水冷却部分应安装粗滤网、水滤网、止回阀,以上零件用户自备。
进排气系统:
柴油机随机带空气滤清器,用户自备空气滤清器时,未污染状态大阻力不允许超过6±2kPa,污染状态允许的大阻力为8±2kPa。
进排气管路阻力越小越好,要求有足够管径和面积,弯曲尽量少;
外接管路的重量不能置于增压器上,应予以可靠固定。增压柴油机排气总管和消声器阻力之和不超过12kPa。
伸出舱外的进、排气管口必须有防水及杂物掉入的装置。
电气系统:
电气系统主要由起动机、仪表盘、充电发电机、蓄电池(用户自备)和熄火控制器等组成,用户自备蓄电池规格120A·h/12V,根据要求连接电路。蓄电池与起动电机之间的主连接导线截面积不小于50mm2,如果导线长度超过1.5m,截面应适当;
机组仪表可根据用户要求提供标准配置的机载普通仪表。仪表箱严禁接到整流电源上。
选用机载普通仪表时,仪表盘上已配置了水温表、油温表、油压表、转速表和充电电流表,并配置有启动钥匙开关,配合熄火控制器进行停机操作。无配套的远程仪表。
选用机载数显仪表时,仪表盘上配置有水温表、油温表、油压表和转速表充电指示以及相关的报警指示灯;启动钥匙开关,配合熄火控制器进行停机操作。远程仪表必须与柴油发电机组监控仪表配套使用,远程仪表根据用户合同供货;
机组吊装要求:
机组带包装吊运时,要将钢丝绳挂在机组的包装箱的护铁处起吊,吊运过程中要保持机组平稳。
机组公共底盘上两端各有两个吊钩或起吊环,吊运机组时要将吊钩或钢丝绳固定在起吊处起吊。起吊时要注意防护,不使机组受到损伤。吊运过程中要水平吊运。吊运要平稳、缓慢,严禁一边起吊、拖拉及倾斜吊运。
安装要求:
1. 为保证柴油发电机组正常工作,机舱必须具有通风措施;
2. 柴油发电机组上方、柴油发电机组周围要留有足够的空间,以便柴油机操作与维护;柴油机吊缸高度0.8m。
3. 柴油发电机组安装底座应具有良好的平面度(≤0.25mm)及足够的刚度,不得使发电机组的公共底盘发生扭曲。在安装柴油发电机组时,必须用螺栓将机组固定在船舱内坚实水平基础上,严禁将发电机组底座与机舱内机组支撑直接焊接在一起。
4. 柴油发电机组安装时严禁灰尘、铁屑、焊渣等物质进入柴油机进排气管道内。
5. 机组柴油机与进出水管、油管连接,需要用软管过渡,不得将管路与柴油机进行刚性连接。连接软管用户自备。
