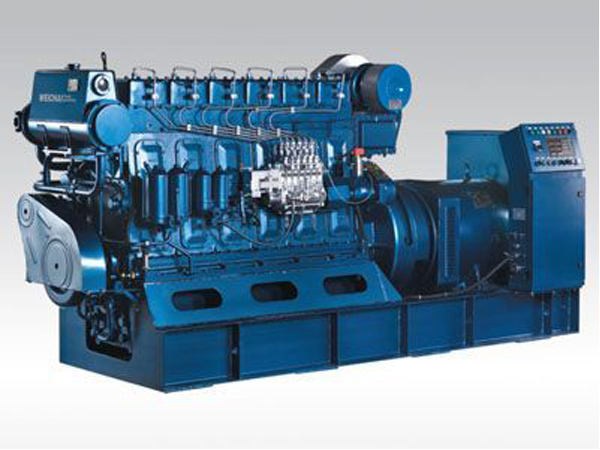

潍柴6160系列船用发电机组
产品简介：
6160系列船用柴油发电机组使用我公司6160 柴油机为动力，配套兰电、马拉松等牌电机，转速为1000r/min，功率范围为200kW-250kW，可提供CCS船检证书，ZY渔检证书。
发电机组的配置：
发电机：选用国内知名品牌兰电、马拉松等发电机，发电机绝缘等级不低于F级，防护等级为IP23。
并联功能：普通船用柴油发电机组能满足两台以上不停电负荷转移，实现并车运行的需求。
保护功能：机组具有转速、机油压力、水温、油温超限报警四保护功能。
主要特点：
1.1发电机组性能优越；
6160系列发电机组具有性能优良、配置合理、结构紧凑、外型美观、功率大、操作维修简单、动力性及可靠性好等优点
1.2发电机安全可靠；
发电机组选用知名品牌的发电机，如兰电、马拉松电机等
6160系列船用柴油发电机组型谱表（兰电发电机）
| 型号 | 额定功率kW | 转速r/min | 柴油机型号 | 柴油机额定功率kW | 进气方式 | 长×宽×高 mm | 重量 |
| CCFJ200J-WD | 200 | 1000 | R6160ZC | 235 | 增压中冷 | 3758×1100×1945 | 5200 |
| CCFJ250J-WD | 250 | 1000 | X6160Z-1 | 280 | 增压中冷 | 3758×1100×1945 | 5400 |
6160系列船用柴油发电机组型谱表（马拉松发电机）
| 型号 | 额定功率kW | 转速r/min | 柴油机型号 | 柴油机额定功率kW | 进气方式 | 长×宽×高 mm | 重量 |
| CCFJ200J-WH | 200 | 1000 | R6160ZC | 235 | 增压中冷 | 3708×1100×1945 | 5000 |
| CCFJ250J-WH | 250 | 1000 | X6160Z-1 | 280 | 增压中冷 | 3708×1100×1945 | 5300 |
本表所列机组发电频率均为50Hz（根据用户要求，也可提供60Hz发电机组），功率因数为0.8（滞后），接线方式为三相四线制。
6160系列发电机组安装及外形尺寸（兰电发电机）
| 机组型号 | A mm | A1 mm | B mm | L mm | L1 mm | W mm | H mm | R mm | D mm |
| CCFJ200J-WD | 880 | 160 | 1010 | 3441 | 3018 | 1100 | 1950 | 8 | 30 |
| CCFJ250J-WD | 880 | 160 | 1010 | 3669 | 3114 | 1100 | 1950 | 8 | 30 |
6160系列发电机组安装及外形尺寸（马拉松发电机）
| 机组型号 | A mm | A1 mm | B mm | L mm | L1 mm | W mm | H mm | R mm | D mm |
| CCFJ200J-WH | 880 | 160 | 1010 | 3391 | 2968 | 1100 | 1950 | 8 | 30 |
| CCFJ250J-WH | 880 | 160 | 1010 | 3619 | 3064 | 1100 | 1950 | 8 | 30 |
注：以上发电机组外形尺寸按照1000rpm，400V，IP23发电机组标定。
本表所列机组发电频率均为50Hz（根据用户要求，也可提供60Hz发电机组），功率因数为0.8（滞后），接线方式为三相四线制。
6160系列柴油机的技术参数
| 型式 | 6缸、水冷、直列、四冲程、直喷 |
| 缸径/行程(mm) | 160/225 |
| 总排量(L) | 27.14 |
| 压缩比 | 14.5：1 |
| 燃油消耗率(g/kW.h) | ≤210 |
| 怠速(r/min) | 450±50 |
| 稳定调速率(%) | ≤5 |
| 起动方式 | 电起动/气起动 |
| 噪声dB(A) | ≤112 |
| 油底壳容量(L) | 120 |
| 曲轴转向 | 逆时针(面向飞轮端) |
6160系列船用柴油发电机组的技术参数
| 额定转速（r/min） | 1000 |
| 额定功率（kW） | 200/250 |
| 额定电压（V） | 400/440 |
| 额定频率（Hz） | 50 /60 |
| 起动方式 | 电起动/气起动 |
| 功率因数 | 0.8（滞后） |
| 冷却方式 | 双循环水冷 |
| 调速方式 | 机械调速加油门伺服机构/电子调速 |
主要系统安装使用技术要求
1燃油系统
燃油箱用户自备，油箱位置应使油箱中的低油面不低于输油泵0.5m，油管越长，油箱位置要求越高，高位置应以保证低压油路各密封处不渗油为限。油管内径不得小于10mm。
油箱必须带过滤装置，进油管应加阀门，方便柴油机维修。
2润滑系统
为保证柴油机可靠工作，必须严格按照说明书要求使用CD 15W/40 GB11122柴油机机油。
3冷却系统：
海水泵可随机配带，用户自备海水泵时，水泵性能应满足要求，柴油机转速1000转/分时，冷却水流量应为15～20 /h。外接水管直径不小于50mm；
海水冷却部分应安装粗滤网、水滤网、止回阀，以上零件用户自备。
4起动系统
起动电机功率11kW，工作电压24V。
起动蓄电池用户自备，容量不低于280 A·h（可选用6-Q-140，6-Q-150，6-Q-180）；
蓄电池与起动电机之间的主连接导线截面积不小于70mm2，如果导线长度超过1.5m，截面应适当增大；
气动起动机功率9.7kW，工作气压0.7～0.9MPa，起动空气瓶容量不小于80L，压力3MPa；
各元件之间的通气管路直径应大于25mm。
5仪表及监控、保护系统
监控系统必须由蓄电池供电，蓄电池容量不小于150 A·h，电压为19～28V；
安装在机械仪表盘上的磁电式转速表不通电时处于自由状态，指针不指零，此为正常现象；
仪表箱电源严禁连接在整流电源上。
6进排气系统
进、排气管路设计应光滑、顺畅，长度不宜太长，尽量避免直角或急转弯，降低进排气阻力；
外接进气管时，进气管直径要求不小于φ130mm，进气管系的负压不大于2.5kPa；
排气管内径不小于φ161mm，管系背压不大于3.0kPa ；
进、排气管系都必须进行适当支撑，避免增压器承受过大载荷；
在涡轮壳出口法兰与外接排气管之间要安装波纹膨胀管；
在离涡轮出口小于1.2m的管路上应设置一个辅助支撑。
伸出机舱外的进、排气口必须有防水措施，避免雨、水进入进、排气管内。
机组吊装要求：
机组带包装吊运时，要将钢丝绳挂在机组的包装箱的护铁处起吊，吊运过程中要保持机组平稳。
机组公共底盘上两端各有两个吊钩或起吊环，吊运机组时要将吊钩或钢丝绳固定在起吊处起吊。起吊时要注意防护，不使机组受到损伤。吊运过程中要水平吊运。吊运要平稳、缓慢，严禁一边起吊、拖拉及倾斜吊运。
机组安装要求：
1.为保证柴油发电机组正常工作，机舱必须具有通风措施；
2.柴油发电机组安装时，顶部要留有足够的空间，以便用于活塞、连杆的拆装；活塞连杆的吊缸高度从曲轴中心算起必须大于1.3m；
3.柴油发电机组可以直接安装在船上的金属底座上，安装底座应具有良好的平面度（≤0.25mm）及足够的刚度，不得使发电机组的公共底盘发生扭曲或变形。在安装柴油发电机组时，必须用螺栓将机组固定在船舱内坚实水平基础上，严禁将发电机组底座与机舱内机组支撑直接焊接在一起。
4.柴油机安装时严禁灰尘、铁屑、焊渣等物质进入柴油机进排气管道内。
5.柴油发电机组与水管、油管、气管连接时，需要用软管过渡，不得将管路与机组进行刚性连接。
