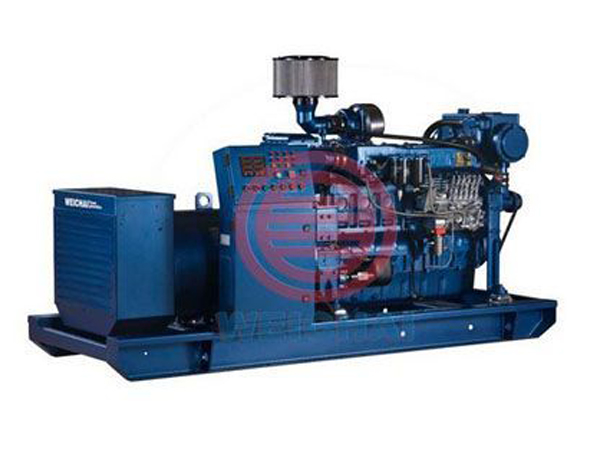

潍柴150KW-300KW船用发电机组
产品简介:
斯太尔系列船用柴油发电机组使用WD10/WD12/WP12/WP13系列柴油机为动力,转速为1500r/min或1800r/min,配套牌发电机,如马拉松、斯坦福、兰电、西门子等可供选择;功率范围120-300 kW,可提供CCS船检、 ZY渔检、BV船检、RS船检证书。
发电机组的配置:
发电机:马拉松电机、斯坦福电机、兰电电机、西门子电机等,发电机绝缘等级不低于F级。
并联功能:普通船用柴油发电机组能满足两台以上不停电负载转移,实现并车运行的需求。
保护功能:机组具有转速、机油压力、冷却水温、机油温度等超限报警功能。
主要特点:
发电机组性能优越;
斯太尔系列发电机组的排放可达到欧Ⅱ标准、为环保型产品、具有体积小、重量轻、功率大、油耗低、排放指标先进、噪声低、通用性强等优点。
WD10/WD12/WP12/WP13系列船用柴油发电机组型谱表(马拉松电机)
型号 | 额定功率 kW | 柴油机型号 | 柴油机额定功率kW | 进气方式 | 长×宽×高 mm | 重量 kg | ||
CCFJ150J-WI | 150 | WD615.68CD | 170 | 增压中冷 | 2500 | 1004 | 1387 | 2180 |
CCFJ180J-WI | 180 | WD615.46CD | 204 | 增压中冷 | 2543 | 1016 | 1618 | 2260 |
CCFJ200J-WI | 200/1500 | WD618.42CD | 235 | 增压中冷 | 2540 | 991 | 1642 | 2500 |
CCFJ220J-WI | 220/1500 | WD618.42CD | 255 | 增压中冷 | 2670 | 991 | 1642 | 2500 |
CCFJ240J-WI | 240/1800 | WD618.42CD | 270 | 增压中冷 | 2670 | 991 | 1642 | 2500 |
CCFJ250J-WI | 250/1500 | WP12CD290E201 | 290 | 增压中冷 | 2710 | 1108 | 1340 | 2500 |
CCFJ260J-WI | 260/1500 | WP12CD290E201 | 290 | 增压中冷 | 2710 | 1108 | 1351 | 2500 |
CCFJ280J-WI | 280/1500 | WP13CD385E200 | 350 | 增压中冷 | 2838 | 1134 | 1353 | 2500 |
CCFJ300J-WI | 300/1500 | WP13CD385E200 | 350 | 增压中冷 | 2838 | 1134 | 1353 | 2500 |
WD10/WD12/WP12/WP13系列船用柴油发电机组型谱表(兰电电机)
型号 | 额定功率 kW | 柴油机型号 | 柴油机额定功率kW | 进气方式 | 长×宽×高 mm | 重量 kg | ||
CCFJ150J-WE | 150 | WD615.68CD | 170 | 增压中冷 | 2712 | 1004 | 1387 | 2350 |
CCFJ180J-WE | 180 | WD615.46CD | 204 | 增压中冷 | 2650 | 1016 | 1618 | 2450 |
CCFJ200J-WE | 200/1500 | WD618.42CD | 235 | 增压中冷 | 2646 | 991 | 1642 | 2535 |
CCFJ220J-WE | 220/1500 | WD618.42CD | 255 | 增压中冷 | 2850 | 991 | 1642 | 2535 |
CCFJ240J-WE | 240/1800 | WD618.42CD | 270 | 增压中冷 | 2850 | 991 | 1642 | 2535 |
CCFJ250J-WE | 250/1500 | WP12CD290E201 | 290 | 增压中冷 | 2746 | 1070 | 1341 | 2535 |
CCFJ260J-WE | 260/1500 | WP12CD290E201 | 290 | 增压中冷 | 2746 | 1070 | 1351 | 2535 |
CCFJ280J-WE | 280/1500 | WP13CD385E200 | 350 | 增压中冷 | 2785 | 1134 | 1353 | 2535 |
CCFJ300J-WE | 300/1500 | WP13CD385E200 | 350 | 增压中冷 | 2785 | 1134 | 1353 | 2535 |
WD10/WD12/WP12/WP13系列船用柴油发电机组型谱表(斯坦福电机)
型号 | 额定功率 kW | 柴油机型号 | 柴油机额定功率kW | 进气方式 | 长×宽×高 mm | 重量 kg | ||
CCFJ150J-WU | 150 | WD615.68CD | 170 | 增压中冷 | 2651 | 1004 | 1387 | 2280 |
CCFJ180J-WU | 180 | WD615.46CD | 204 | 增压中冷 | 2543 | 1016 | 1618 | 2330 |
CCFJ200J-WU | 200/1500 | WD618.42CD | 235 | 增压中冷 | 2613 | 991 | 1642 | 2435 |
CCFJ220J-WU | 220/1500 | WD618.42CD | 255 | 增压中冷 | 2610 | 991 | 1642 | 2435 |
CCFJ240J-WU | 240/1800 | WD618.42CD | 270 | 增压中冷 | 2610 | 991 | 1642 | 2435 |
CCFJ250J-WU | 250/1500 | WP12CD290E201 | 290 | 增压中冷 | 2855 | 1133 | 1353 | 2435 |
CCFJ260J-WU | 260/1500 | WP12CD290E201 | 290 | 增压中冷 | 2855 | 1133 | 1353 | 2435 |
CCFJ280J-WU | 280/1500 | WP13CD385E200 | 350 | 增压中冷 | 2870 | 1134 | 1353 | 2435 |
CCFJ300J-WU | 300/1500 | WP13CD385E200 | 350 | 增压中冷 | 2870 | 1134 | 1353 | 2435 |
WD10/WD12/WP12/WP13系列船用柴油发电机组型谱表(西门子电机)
型号 | 额定功率 kW | 柴油机型号 | 柴油机额定功率kW | 进气方式 | 长×宽×高 mm | 重量 kg | ||
CCFJ150J-WY | 150 | WD615.68CD | 170 | 增压中冷 | 2728 | 1004 | 1387 | 2400 |
CCFJ180J-WY | 180 | WD615.46CD | 204 | 增压中冷 | 2543 | 1016 | 1618 | 2500 |
CCFJ200J-WY | 200/1500 | WD618.42CD | 235 | 增压中冷 | 2540 | 991 | 1642 | 2535 |
CCFJ220J-WY | 220/1500 | WD618.42CD | 255 | 增压中冷 | 2610 | 991 | 1642 | 2535 |
CCFJ240J-WY | 240/1800 | WD618.42CD | 270 | 增压中冷 | 2610 | 991 | 1642 | 2535 |
CCFJ250J-WY | 250/1500 | WP12CD290E201 | 290 | 增压中冷 | 2617 | 1108 | 1351 | 2535 |
CCFJ260J-WY | 260/1500 | WP12CD290E201 | 290 | 增压中冷 | 2614 | 1108 | 1351 | 2535 |
CCFJ280J-WY | 280/1500 | WP13CD385E200 | 350 | 增压中冷 | 2727 | 1134 | 1353 | 2535 |
CCFJ300J-WY | 300/1500 | WP13CD385E200 | 350 | 增压中冷 | 2727 | 1134 | 1353 | 2535 |
本表所列机组发电频率均为50Hz(根据用户要求,也可提供60Hz发电机组),功率因数为0.8(滞后),接线方式为三相四线制。
WD10/WD12/WP12/WP13系列柴油发电机组外形安装尺寸(马拉松发电机)
机组型号 | A | A1 | B | L | L1 | W | W1 | H | R | D |
CCFJ150J-WI | 565 | 240 | 850 | 2500 | 2390 | 1004 | 918 | 1387 | 8 | 25 |
CCFJ180J-WI | 565 | 240 | 850 | 2543 | 2541 | 1016 | 910 | 1618 | 10 | 25 |
CCFJ200J-WI | 565 | 140 | 850 | 2540 | 2540 | 991 | 910 | 1642 | 8 | 25 |
CCFJ220J-WI | 565 | 140 | 850 | 2670 | 2540 | 991 | 910 | 1642 | 8 | 25 |
CCFJ240J-WI | 565 | 140 | 850 | 2670 | 2540 | 991 | 910 | 1642 | 8 | 25 |
CCFJ250J-WI | 565 | 400 | 850 | 2710 | 2508 | 1108 | 1000 | 1341 | 8 | 25 |
CCFJ260J-WI | 565 | 400 | 850 | 2710 | 2508 | 1108 | 1000 | 1351 | 8 | 25 |
CCFJ280J-WI | 565 | 400 | 850 | 2838 | 2598 | 1134 | 1000 | 1353 | 8 | 25 |
CCFJ300J-WI | 565 | 400 | 850 | 2838 | 2598 | 1134 | 1000 | 1353 | 8 | 25 |
WD10/WD12/WP12/WP13系列柴油发电机组外形安装尺寸(兰电发电机)
机组型号 | A | A1 | B | L | L1 | W | W1 | H | R | D |
CCFJ150J-WE | 565 | 400 | 850 | 2712 | 2454 | 1004 | 918 | 1387 | 8 | 25 |
CCFJ180J-WE | 565 | 160 | 850 | 2650 | 2632 | 1016 | 910 | 1618 | 10 | 25 |
CCFJ200J-WE | 600 | 300 | 850 | 2646 | 2530 | 991 | 918 | 1642 | 8 | 25 |
CCFJ220J-WE | 600 | 300 | 850 | 2850 | 2530 | 991 | 918 | 1642 | 8 | 25 |
CCFJ240J-WE | 600 | 300 | 850 | 2850 | 2530 | 991 | 918 | 1642 | 8 | 25 |
CCFJ250J-WE | 565 | 400 | 850 | 2746 | 2601 | 1070 | 1000 | 1341 | 8 | 25 |
CCFJ260J-WE | 565 | 400 | 850 | 2746 | 2601 | 1070 | 1000 | 1351 | 8 | 25 |
CCFJ280J-WE | 565 | 400 | 850 | 2785 | 2601 | 1134 | 1000 | 1353 | 8 | 25 |
CCFJ300J-WE | 565 | 400 | 850 | 2785 | 2601 | 1134 | 1000 | 1353 | 8 | 25 |
WD10/WD12/WP12/WP13系列柴油发电机组外形安装尺寸(西门子发电机)
机组型号 | A | A1 | B | L | L1 | W | W1 | H | R | D |
CCFJ150J-WY | 565 | 400 | 850 | 2728 | 2540 | 1004 | 918 | 1387 | 8 | 25 |
CCFJ180J-WY | 565 | 400 | 850 | 2543 | 2540 | 1016 | 918 | 1618 | 8 | 25 |
CCFJ200J-WU | 565 | 450 | 850 | 2613 | 2601 | 991 | 910 | 1642 | 8 | 25 |
CCFJ220J-WU | 565 | 450 | 850 | 2610 | 2601 | 991 | 910 | 1642 | 8 | 25 |
CCFJ240J-WU | 565 | 450 | 850 | 2610 | 2601 | 991 | 910 | 1642 | 8 | 25 |
CCFJ250J-WU | 565 | 400 | 850 | 2855 | 2448 | 1133 | 1000 | 1353 | 8 | 25 |
CCFJ260J-WU | 565 | 400 | 850 | 2855 | 2448 | 1133 | 1000 | 1353 | 8 | 25 |
CCFJ280J-WU | 565 | 400 | 850 | 2870 | 2538 | 1134 | 1000 | 1353 | 8 | 25 |
CCFJ300J-WU | 565 | 400 | 850 | 2870 | 2613 | 1134 | 1000 | 1353 | 8 | 25 |
WD10/WD12/WP12/WP13系列柴油发电机组外形安装尺寸(斯坦福发电机)
机组型号 | A | A1 | B | L | L1 | W | W1 | H | R | D |
CCFJ150J-WU | 565 | 400 | 850 | 2651 | 2510 | 1004 | 918 | 1387 | 8 | 25 |
CCFJ180J-WU | 565 | 400 | 850 | 2543 | 2510 | 1016 | 918 | 1618 | 8 | 25 |
CCFJ200J-WY | 565 | 400 | 850 | 2540 | 2530 | 991 | 918 | 1642 | 8 | 25 |
CCFJ220J-WY | 565 | 400 | 850 | 2610 | 2530 | 991 | 918 | 1642 | 8 | 25 |
CCFJ240J-WY | 565 | 400 | 850 | 2610 | 2530 | 991 | 918 | 1642 | 8 | 25 |
CCFJ250J-WY | 565 | 400 | 850 | 2617 | 2414 | 1108 | 1000 | 1351 | 8 | 25 |
CCFJ260J-WY | 565 | 400 | 850 | 2614 | 2414 | 1108 | 1000 | 1351 | 8 | 25 |
CCFJ280J-WY | 565 | 400 | 850 | 2727 | 2484 | 1134 | 1000 | 1353 | 8 | 25 |
CCFJ300J-WY | 565 | 400 | 850 | 2727 | 2484 | 1134 | 1000 | 1353 | 8 | 25 |
本表所列机组发电频率均为50Hz(根据用户要求,也可提供60Hz发电机组),功率因数为0.8(滞后),接线方式为三相四线制.
WD10/WD12/WP12/WP13系列柴油机的技术参数:
型式 | 6缸、水冷、直列、四冲程、直喷 |
进气方式 | 增压中冷 |
缸径/行程(mm) | 126/130、126/155、127/165 |
总排量(L) | 9.726、11.596、12.54 |
燃油消耗率(g/kW.h) | ≤197 |
怠速(r/min) | 650±50 |
稳定调速率(%) | ≤3 |
发火顺序 | 1-5-3-6-2-4 |
起动方式 | 电起动/气起动 |
冷却方式 | 水冷强制循环 |
润滑方式 | 压力润滑 |
曲轴转向 | 逆时针(面向飞轮端) |
WD10/WD12/WP12/WP13系列船用发电机组的技术参数:
额定转速(r/min) | 1500/1800 |
额定功率(kW) | 150/180/200/250/280/300 |
额定电压(V) | 400/440 |
额定频率(Hz) | 50/60 |
起动方式 | 电起动/气起动 |
功率因数 | 0.8(滞后) |
冷却方式 | 双循环水冷 |
调速方式 | 机械调速/机械调速加油门伺服机构/电子调速 |
主要系统安装使用技术要求:
1燃油系统:
用户自备油箱应干净,无生锈和腐蚀现象并应有放油装置;
油箱出油管口位置应高于油箱底部30mm以上,油管内径不小于9mm。
柴油机油面要求高于柴油机输油泵-0.5~3m。
2润滑系统:
柴油机润滑系统所有零部件及管路已安装连接好,用户不能进行调整;
为保证柴油机可靠工作,必须严格按照说明书要求使用CD 15W/40 GB11122柴油机机油。
3冷却系统:
海水泵可随机配带,通过一B型皮带传动,用户自行安装。
用户自备海水泵时,水泵性能应满足要求,冷却水流量应为10~13 /h,扬程为10~20m。外接水管直径不小于64mm;
海水冷却部分应安装粗滤网、水滤网、止回阀,以上零件用户自备。
4进排气系统:
柴油机随机带空气滤清器,用户自备空气滤清器时,额定流量应不小于规定值;
进气管内径不应小于110mm,进气管系负压不大于2.5kPa;
外接排气管内径不应小于150mm,尽量避免直角或急转弯,管系背压应小于2.5kPa。
外接管路的重量不能置于增压器上,应予以可靠固定。
伸出舱外的进、排气管口必须有防水及杂物掉入的装置。
5电气系统:
主要由起动机、仪表、充电发电机、蓄电池(用户自备)组成;
蓄电池规格为2×195A·h, 仪表必须用蓄电池供电,电压DC24V;
蓄电池与起动电机之间的主连接导线截面积不小于70mm2,如果导线长度超过1.5m,截面应适当增大;
机组仪表可根据用户要求提供标准配置的柴油机机载仪表、机旁监控仪表、自起动监控仪表等。仪表箱严禁接到整流电源上。
选用远程监控仪表时,远程仪表必须与柴油发电机组监控仪表配套使用,远程仪表根据用户合同供货;
气起动马达功率为6kW,带空气减压阀,压力表,油雾器等。工作压力0.8-1MPa,启动空气瓶(用户自备)容量80L,压力3MPa。
机组吊装要求:
机组带包装吊运时,要将钢丝绳挂在机组的包装箱的护铁处起吊,吊运过程中要保持机组平稳。
机组公共底盘上两端各有两个吊钩或起吊环,吊运机组时要将吊钩或钢丝绳固定在起吊处起吊。起吊时要注意防护,不使机组受到损伤。吊运过程中要水平吊运。吊运要平稳、缓慢,严禁一边起吊、拖拉及倾斜吊运。
机组安装要求:
1. 为保证柴油机正常工作,机舱必须具有通风措施;
2. 柴油机上方、柴油机前后要留有足够的空间,以便柴油机操作与维护;
3.柴油发电机组可以直接安装在船上的金属底座上,安装底座要平,柴油安装底座应具有良好的平面度(≤0.25mm)及足够的刚度,不得使发电机组的公共底盘发生扭曲。在安装柴油发电机组时,必须用螺栓将机组固定在船舱内坚实水平基础上,严禁将发电机组底座与机舱内机组支撑直接焊接在一起。
4. 柴油发电机组装时严禁灰尘、铁屑、焊渣等物质进入柴油机进排气管道内。
5. 柴油发电机组与进出水管、油管连接,需要用软管过渡,不得将管路与机组进行刚性连接。
