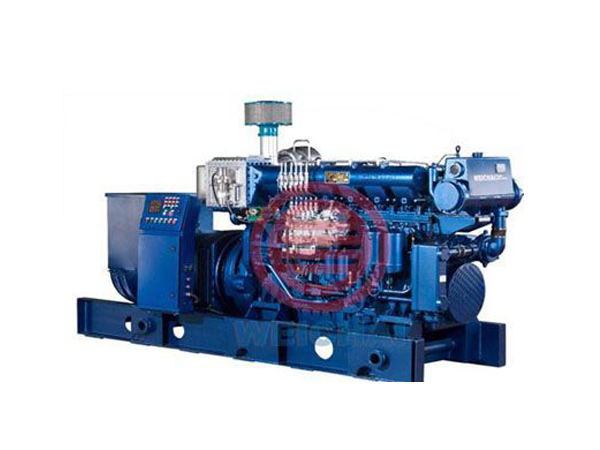

潍柴6170系列船用发电机组
产品简介:
170Z系列船用柴油发电机组使用我公司170Z柴油机为动力,配套兰电、马拉松、西门子等牌发电机,转速为1000r/min、1200r/min、1500r/min,功率范围为250kW-400kW,可提供CCS船检证书,ZY渔检证书。
发电机组的配置:
发电机:选用国内知名品牌兰电、马拉松、西门子等发电机,绝缘等级不低于F级。
并联功能:普通船用柴油发电机组能满足两台以上不停电负荷转移,实现并车运行的需求。
保护功能:机组具有转速、机油压力、水温、机油温度超限报警四保护功能。
主要特点:
发电机组性能优越;
170Z系列发电机组具有结构紧凑、功率大、操作维修简单、动力性及可靠性好等优点。
发电机安全可靠;
发电机组选用知名品牌的发电机,如兰电、马拉松、西门子等,发电机绝缘等
170系列船用柴油发电机组型谱表(兰电发电机)
型号 | 额定功率/转速 kW/rpm | 柴油机型号 | 柴油机额定功率kW | 进气方式 | 长×宽×高 mm | 重量 kg |
CCFJ250J-WD | 250/1000 | X6170ZC-02A | 280 | 增压中冷 | 3596×1146×1909 | 6800 |
CCFJ300J-WD | 300/1000 | X6170ZC-013 X6170ZC-06 | 330 | 增压中冷 | 3596×1146×1909 | 6900 |
CCFJ350J-WD | 350/1500 | X6170ZC | 390 | 增压中冷 | 3596×1146×1909 | 6900 |
CCFJ400J-WD1 (6170) | 400/1500 | X6170ZC-21 | 456 | 增压中冷 | 3596×1146×1909 | 6950 |
CCFJ400J-WD (8170) | 400/1000 | X8170ZC | 441 | 增压中冷 | 4428×1186×2004 | 8200 |
CCFJ500J-WD (8170) | 500/1500 | X8170ZCD600-4 | 600 | 增压中冷 | 4191×1186×2004 | 8200 |
CCFJ600J-WD (8170) | 600/1500 | X8170ZCD660-4 | 660 | 增压中冷 | 4468×1186×2004 | 8500 |
170系列船用柴油发电机组型谱表(马拉松发电机)
型号 | 额定功率/转速 kW/rpm | 柴油机型号 | 柴油机额定功率kW | 起动方式 | 长×宽×高 mm | 重量 kg |
CCFJ250J-WH | 250/1000 | X6170ZC-02A | 280 | 增压中冷 | 3546×1146×1909 | 6700 |
CCFJ300J-WH | 300/1000 | X6170ZC-013 X6170ZC-06 | 330 | 增压中冷 | 3546×1146×1909 | 6800 |
*CCFJ350J-WH | 350/1500 | X6170ZC | 390 | 增压中冷 | 3546×1146×1909 | 6800 |
*CCFJ400J-WH1 (6170) | 400/1500 | X6170ZC-21 | 456 | 增压中冷 | 3546×1146×1909 | 6850 |
CCFJ400J-WH (8170) | 400/1000 | X8170ZC | 441 | 增压中冷 | 4878×1146×1954 | 8100 |
CCFJ500J-WH (8170) | 500/1500 | X8170ZCD600-4 | 600 | 增压中冷 | 4468×1146×2004 | 8200 |
CCFJ600J-WH (8170) | 600/1500 | X8170ZCD660-4 | 660 | 增压中冷 | 4828×1146×2004 | 8300 |
170系列船用柴油发电机组型谱表(西门子发电机)
型号 | 额定功率/转速 kW/rpm | 柴油机型号 | 柴油机额定功率kW | 起动方式 | 长×宽×高 mm | 重量 kg |
CCFJ300J-WX | 300/1000 | X6170ZC-013 X6170ZC-06 | 330 | 增压中冷 | 3646×1146×1909 | 6900 |
*CCFJ350J-WX | 350/1500 | X6170ZC | 390 | 增压中冷 | 3646×1146×1909 | 7000 |
*CCFJ400J-WX1 (6170) | 400/1500 | X6170ZC-21 | 456 | 增压中冷 | 3646×1146×1909 | 7000 |
CCFJ400J-WX (8170) | 400/1000 | X8170ZC | 441 | 增压中冷 | 4468×1406×2004 | 8300 |
CCFJ500J-WX (8170) | 500/1500 | X8170ZCD600-4 | 600 | 增压中冷 | 4468×1406×2004 | 8300 |
CCFJ600J-WX (8170) | 600/1500 | X8170ZCD660-4 | 660 | 增压中冷 | 4468×1406×2004 | 8500 |
注:标"*"机组可以选BV证书。本表所列机组发电频率均为50Hz(根据用户要求,也可提供60Hz发电机组),功率因数为0.8(滞后),接线方式为三相四线制。
170系列发电机组安装及外形尺寸(兰电发电机)
机组型号 | A mm | A1 mm | B mm | L mm | L1 mm | W1 mm | W mm | H mm | R mm | D mm |
CCFJ250J-WD 6170/1000rpm | 560 | 408 | 960 | 3596 | 3408 | 1050 | 1146 | 1909 | 12 | 27 |
CCFJ300J-WD 6170/1000rpm | 560 | 408 | 960 | 3596 | 3408 | 1050 | 1146 | 1909 | 12 | 27 |
CCFJ400J-WD 8170/1000rpm | 596 | 560 | 1000 | 4828 | 4538 | 1050 | 1186 | 2004 | 16 | 27 |
CCFJ350J-WD 61701500rpm | 560 | 408 | 960 | 3596 | 3408 | 1050 | 1146 | 1909 | 12 | 27 |
CCFJ400J-WD1 6170/1500rpm | 560 | 408 | 960 | 3596 | 3408 | 1050 | 1146 | 1909 | 12 | 27 |
CCFJ500J-WD 8170/1500rpm | 596 | 560 | 990 | 4828 | 4538 | 1050 | 1186 | 2004 | 16 | 27 |
CCFJ600J-WD 8170/1500rpm | 596 | 560 | 990 | 4828 | 4538 | 1050 | 1186 | 2004 | 16 | 27 |
170系列发电机组安装及外形尺寸(马拉松发电机)
机组型号 | A mm | A1 mm | B mm | L mm | L1 mm | W1 mm | W mm | H mm | R mm | D mm |
CCFJ250J-WH 6170/1000rpm | 560 | 408 | 960 | 3546 | 3358 | 1050 | 1146 | 1909 | 10 | 27 |
CCFJ300J-WH 6170/1000rpm | 560 | 408 | 960 | 3546 | 3358 | 1050 | 1146 | 1909 | 12 | 27 |
CCFJ400J-WH 8170/1000rpm | 560 | 560 | 960 | 4778 | 4488 | 1050 | 1146 | 1954 | 14 | 27 |
*CCFJ350J-WH 6170/1500rpm | 560 | 408 | 960 | 3546 | 3358 | 1050 | 1146 | 1909 | 12 | 27 |
*CCFJ400J-WH1 6170/1500rpm | 560 | 408 | 960 | 3546 | 3358 | 1050 | 1146 | 1909 | 12 | 27 |
CCFJ500J-WH 8170/1500rpm | 560 | 560 | 1200 | 4478 | 4488 | 1050 | 1146 | 1954 | 16 | 27 |
CCFJ600J-WH 8170/1500rpm | 560 | 560 | 1200 | 4478 | 4488 | 1050 | 1146 | 1954 | 16 | 27 |
170系列发电机组安装及外形尺寸(西门子发电机)
机组型号 | A mm | A1 mm | B mm | L mm | L1 mm | W1 mm | W mm | H mm | R mm | D mm |
CCFJ300J-WX 6170/1000rpm | 560 | 700 | 1200 | 3784 | 3597 | 1284 | 1380 | 1909 | 12 | 27 |
CCFJ400J-WX 8170/1000rpm | 560 | 560 | 1200 | 4468 | 4212 | 1290 | 1386 | 2004 | 16 | 27 |
*CCFJ350J-WX 61701500rpm | 560 | 408 | 1050 | 3540 | 3320 | 1146 | 1242 | 1909 | 12 | 27 |
*CCFJ400J-WX1 6170/1500rpm | 560 | 408 | 960 | 3467 | 3235 | 1050 | 1146 | 1909 | 12 | 27 |
CCFJ500J-WX 8170/1500rpm | 560 | 560 | 1200 | 4468 | 4212 | 1300 | 1406 | 2004 | 16 | 27 |
CCFJ600J-WX 8170/1500rpm | 560 | 560 | 1200 | 4468 | 4212 | 1300 | 1406 | 2004 | 16 | 27 |
本表所列机组发电频率均为50Hz(根据用户要求,也可提供60Hz发电机组),功率因数为0.8(滞后),接线方式为三相四线制。
170Z系列柴油机的技术参数
型式 | 6缸/8缸、水冷、直列、四冲程、直喷 |
缸径/行程(mm) | 170/200 |
总排量(L) | 27.24/36.32 |
压缩比 | 14.5:1 |
燃油消耗率(g/kW.h) | ≤197 |
稳定调速率(%) | ≤5 |
起动方式 | 电起动/气起动 |
噪声dB(A) | ≤112 |
润滑方式 | 压力润滑 |
进气方式 | 增压/增压中冷 |
曲轴转向 | 逆时针(面向飞轮端) |
170Z系列船用柴油发电机组的技术参数
额定转速(r/min) | 1000、1500/1200 |
额定功率(kW) | 250/300/350/400 |
额定电压(V) | 400/440 |
额定频率(Hz) | 50 /60 |
起动方式 | 电起动/气起动 |
功率因数 | 0.8(滞后) |
冷却方式 | 双循环水冷 |
调速方式 | 机械调速加油门伺服机构/电子调速 |
主要系统安装使用技术要求:
1燃油系统:
燃油箱用户自备,油箱位置应使油箱中的低油面不低于输油泵0.5m,油管越长,油箱位置要求越高,高位置应以保证低压油路各密封处不渗油为限。油管内径不得小于10mm。
油箱必须带过滤装置,进油管应加阀门,方便柴油机维修
2润滑系统:
柴油机润滑系统所有零部件及管路已安装连接好,用户不能进行调整;
为保证柴油机可靠工作,必须严格按照说明书要求使用CD 15W/40 GB11122柴油机机油。
3冷却系统:
海水泵可随机配带,用户自备海水泵时,水泵性能应满足要求,柴油机转速1000转/分时,冷却水流量应为15~20 /h。外接水管直径不小于71mm;
海水冷却部分应安装粗滤网、水滤网、止回阀,以上零件用户自备。
4进排气系统:
柴油机随机带空气滤清器,用户自备空气滤清器时,额定流量应不小于0.4m3/s,滤清效率不低于99.5%。
进、排气管路设计应光滑、顺畅,长度不宜太长,尽量避免直角或急转弯,降低进排气阻力;
外接进气管时,进气管直径要求不小于φ130mm,进气管系的负压不大于2.5kPa。
排气管内径不小于φ165mm,管系背压不大于3.0kPa;
进、排气管系都必须进行适当支撑,避免增压器承受过大载荷;在涡轮壳出口法兰与外接排气管之间要安装波纹膨胀管。在离涡轮出口小于1.2m的管路上应设置一个辅助支撑。
伸出机舱外的进、排气口必须有防水措施,避免雨、水进入进、排气管内。
5启动系统:
起动电机功率11kW,工作电压24V。
起动蓄电池用户自备,容量不低于280 A·h(可选用6-Q-140,6-Q-150,6-Q-180)。
蓄电池与起动电机之间的主连接导线截面积不小于70mm2,如果导线长度超过1.5m,截面应适当增大。
气动起动机功率9.7kW,工作气压0.7~0.9MPa,起动空气瓶容量为80L,2只,压力3MPa;
各元件之间的气流管路直径应大于25mm。
6仪表和监控系统:
监控系统必须由蓄电池供电,蓄电池容量不小于150 A·h;
机组安装在机械仪表盘上的磁电式转速表不通电时处于自由状态,指针不指零,此为正常现象;
仪表箱电源严禁连接在整流电源上。
机组吊装要求:
机组带包装吊运时,要将钢丝绳挂在机组的包装箱的护铁处起吊,吊运过程中要保持机组平稳。
机组公共底盘上两端各有两个吊钩或起吊环,吊运机组时要将吊钩或钢丝绳固定在起吊处起吊。起吊时要注意防护,不使机组受到损伤。吊运过程中要水平吊运。吊运要平稳、缓慢,严禁一边起吊、拖拉及倾斜吊运。
机组安装要求:
1.为保证柴油发电机组正常工作,机舱必须具有通风措施;
2.柴油发电机组安装时,柴油机顶部要留有足够的空间,以便用于活塞、连杆的拆装。活塞连杆的吊缸高度从曲轴中心算起必须大于1.4m。柴油机前端应留出不小于1.6m的空间,以保证从机体内抽出凸轮轴。
3. 柴油发电机组可以直接安装在船上的金属底座上,安装底座应具有良好的平面度(≤0.25mm)及足够的刚度,不得使发电机组的公共底盘发生扭曲或变形。在安装柴油发电机组时,必须用螺栓将机组固定在船舱内坚实水平基础上,严禁将发电机组底座与机舱内机组支撑直接焊接在一起。
4.柴油发电机组安装时严禁灰尘、铁屑、焊渣等物质进入柴油机进排气管道内。
5.柴油发电机组与水管、油管、气管连接时,需要用软管过渡,不得将管路与机组进行刚性连接。
