产品简介：

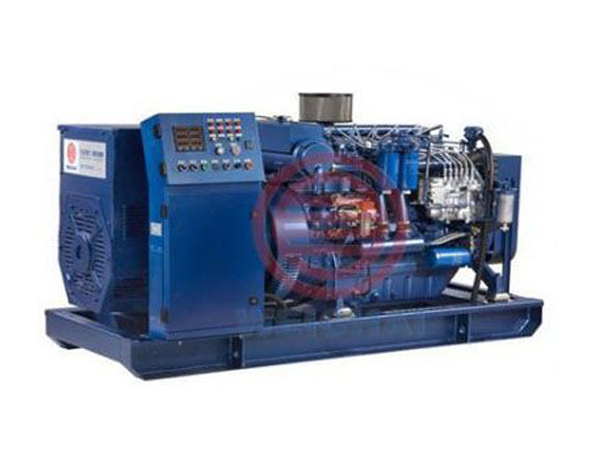

　　226B/WP4/WP6系列船用发电机组使用我公司与德国道依茨公司合资生产的道依茨系列柴油机，配套牌船用发电机，如马拉松、斯坦福、兰电、西门子等，功率范围自24kW-120kW，可提供CCS船检，ZY船检证书和法国船级社BV证书、俄罗斯船检证书RS。

　　发电机组的配置：

　　发电机：马拉松电机、斯坦福电机、兰电电机、西门子电机等，发电机绝缘等级不低于F级。

　　并联功能：普通船用柴油发电机组能满足两台以上不停电负载转移，实现并车运行的需求。

　　保护功能：机组具有转速、机油压力、冷却水温、机油温度等超限报警功能。

　　主要特点：

　　发电机组性能优越；

　　226B/WP4/WP6系列发电机组采用模块式设计、结构紧凑、具有良好的动力性及可靠性、零件通用性高、易于更换、维修方便

226B/WP4/WP6系列船用柴油发电机组型谱表（马拉松电机）

226B/WP4/WP6系列船用柴油发电机组型谱表（兰电电机）

226B/WP4/WP6系列船用柴油发电机组型谱表（斯坦福电机）

226B/WP4/WP6系列船用柴油发电机组型谱表（西门子电机）

本表所列机组发电频率均为50Hz（根据用户要求，也可提供60Hz发电机组），功率因数为0.8（滞后），接线方式为三相四线制。

226B/WP4/WP6系列船用柴油发电机组安装及外形尺寸（马拉松发电机）

226B/WP4/WP6系列船用柴油发电机组安装及外形尺寸（兰电发电机）

226B/WP4/WP6系列船用柴油发电机组安装及外形尺寸（斯坦福发电机）

226B/WP4/WP6系列船用柴油发电机组安装及外形尺寸（西门子发电机）

主要系统安装使用技术要求：

　　1燃油系统

　　用户自备油箱应干净，无生锈和腐蚀现象并应有放油装置；

　　油箱出油管口位置应高于油箱底部30mm以上，油管内径不小于9mm；

　　机油面要求高于柴油机输油泵 -0.5～3m。

　　2润滑系统

　　柴油机润滑系统所有零部件及管路出厂时已安装连接好，用户不能进行调整；

　　为保证柴油机可靠工作，必须严格按照说明书要求使用CD 15W/40 GB11122柴油机机油。

　　3冷却系统

　　海水泵一般柴油机出厂时配带，通过一B型皮带传动，用户可自行安装；

　　用户自备海水泵时，水泵性能应满足要求，冷却水流量应为10～13 /h，扬程为10～20m；外接水管直径不小于45mm。

　　海水冷却部分应安装粗滤网、水滤网、止回阀，以上零件用户自备。

　　4进排气系统

　　柴油机随机带空气滤清器，用户自备空气滤清器时，未污染状态大阻力不允许超过3kPa，污染状态允许的大阻力为5kPa。

　　进排气管路阻力越小越好，要求有足够管径和面积，弯曲尽量少；

　　外接管路的重量不能置于增压器上，应予以可靠固定。增压柴油机排气总管和消声器阻力之和不超过5kPa。

　　伸出舱外的进、排气管口必须有防水及杂物掉入的装置。

　　5电气系统

　　选用远程监控仪表时，远程仪表必须与柴油发电机组监控仪表配套使用，远程仪表根据用户合同供货；

　　起动系统主要由起动机、仪表、充电发电机、蓄电池（用户自备）组成，用户自备蓄电池规格3、4缸为120A·h/24V，6缸160A·h/24V，根据要求连接电路。蓄电池与起动电机之间的主连接导线截面积不小于70mm2，如果导线长度超过1.5m，截面应适当增大；

　　气起动马达功率为6kW，带空气减压阀，压力表，油雾器等。工作压力0.8-1.0MPa，启动空气瓶（用户自备）容量80L，压力3MPa。

　　机组仪表可根据用户要求提供标准配置的柴油机机载仪表、机旁监控仪表、自起动监控仪表等。仪表箱严禁接到整流电源上。

　　机组吊装要求：

　　机组带包装吊运时，要将钢丝绳挂在机组的包装箱的护铁处起吊，吊运过程中要保持机组平稳。

　　机组公共底盘上两端各有两个吊钩或起吊环，吊运机组时要将吊钩或钢丝绳固定在起吊处起吊。起吊时要注意防护，不使机组受到损伤。吊运过程中要水平吊运。吊运要平稳、缓慢，严禁一边起吊、拖拉及倾斜吊运。

　　机组安装要求：

　　1. 为保证柴油发电机组正常工作，机舱必须具有通风措施；

　　2. 柴油发电机组上方、柴油发电机组周围要留有足够的空间，以便柴油机操作与维护；

　　3. 柴油发电机组安装底座应具有良好的平面度（≤0.25mm）及足够的刚度，不得使发电机组的公共底盘发生扭曲。在安装柴油发电机组时，必须用螺栓将机组固定在船舱内坚实水平基础上，严禁将发电机组底座与机舱内机组支撑直接焊接在一起。

　　4. 柴油发电机组安装时严禁灰尘、铁屑、焊渣等物质进入柴油机进排气管道内。

　　5. 机组柴油机与进出水管、油管连接，需要用软管过渡，不得将管路与柴油机进行刚性连接。连接软管用户自备。
